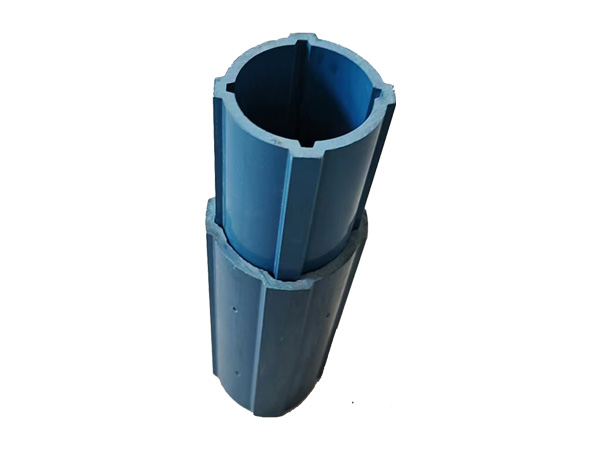

ABS測斜管為特殊材質，抗沖擊強度和韌性遠遠優于PVC測斜管。
主要技術指標
規格 Φ53 Φ70
外徑 Φ53 Φ70
內徑 Φ43 Φ60
導槽寬 5 5
導槽深 2 2
管長(m) 2或4
壁厚偏差(%) ≤14
JY-6078型ABS高精度測斜管
JY-6078型ABS高精度測斜管可與各種商業測斜儀探頭結合,實施監測堤壩、邊坡、基坑、基礎、樁、圍堰等的穩定性。與其配套的有連接管和底蓋。
規 格： 70 85
外 徑： Φ70mm Φ85mm
對邊槽底距： 60mm 75m
管體壁厚： 5mm 5mm
導 槽 深： 2.8mm 3mm
導槽夾角： 90° ±0.2°
槽寬(梯形)： 上邊寬：6mm 下邊寬：3mm
導槽扭角： ≤ 0.2° /m
管 長： 2m 4m
埋設與安裝
測斜管的使用場合較多，由于施工方法和條件并不*相同，所以埋設的方法也不*一樣。
折疊鉆孔
采用工程鉆探機，一般采用φ108cm鉆頭鉆孔，為了使管子順利地完裝到位一般都需比安裝深度深一些，它的原則是每10米多鉆深0.5米，即10米+0.5米=10.5米，20米+1米=21米，以此類推。
折疊清孔
鉆頭鉆到預定位置后，不要立即提鉆，需把泵接到清水里向下灌清水，直至泥漿水變成清混水為止，再提鉆后立即安裝。
折疊安裝
安裝的全過程可分為三步
a、管子的連接:
管子一般長度為2米/根，3米/根兩種，連接的方法是采用插入連接法，首先拿起一根測斜管，在沒有外接頭的一端套上底蓋，用三只M4×10自攻螺釘探緊，(這是每孔*下面的一節管子)就可向孔內下管子了，下一節，再向外接頭內插一節管，這時*注意的是一定要插到管子端平面相接為止，再用三只M4×10自攻螺釘把它固定好，才算該接頭連接完畢，按此方法一直連接到設計的長度。
b、調正方向:
管子安裝到位后，需要調正方向后才能回填，調正方向的要求是，管子內壁上有兩對凹槽，首先需把孔口以上那節測斜管上的外接頭拿掉(松開三只螺釘就可以拿掉了)才能看清管內凹槽，需要把管內的一對凹槽垂直于測量面就可以了，轉動管子就可以實行，一人轉不動時，可用多人，轉動前可先把管子向上提起后再轉動對準，對準后再把管子壓到位，方向就調正好了蓋上蓋子，擰好螺釘就可以回填。
c、向孔內回填，還需特別注意兩點:
在下管子時為減少其浮力，可向管內充清水(自來水、河水等)一邊下管子，一邊充清水，直至能順利地放到位。清水也不能放得太多，否則管子會迅速下沉，使人抓不住而掉在孔中，無法繼續工作。但管子全部(一孔)下到位置后，一定要把清水充滿，這樣做可減少泥漿進入管內形成沉淀。
測斜管外面有一對凹槽，此槽是偏心的(為保證測斜管的精度，盡量減少扭角的產生，使聯接方法按管子的制作方向聯接)與外接頭內的凸槽相配合后把管子插入的，若插不下，把管子轉動一個方向就可順利地插入，因?yàn)樵撀?lián)接方法只有一個方向能插入，其余方向均插不進去。
